北京耐默公司是專解決磨損的技術創新型公司，碳化鎢涂層工藝可以滿足耐損耗的需要。這頂獨特的工藝將碳化鎢， 鎳， 鉻， 硼結合成既有碳化鎢的硬度， 又有抗腐蝕性的無可比擬的保護層。耐磨層與基體材料具有482.65MPa（7000Psi）冶金結合強度，不會發生缺口，爆裂和剝落的現象。

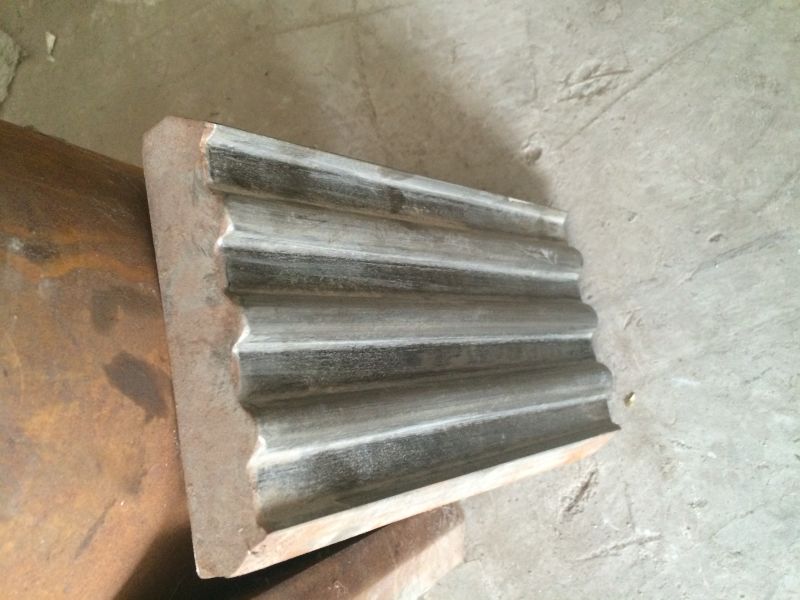

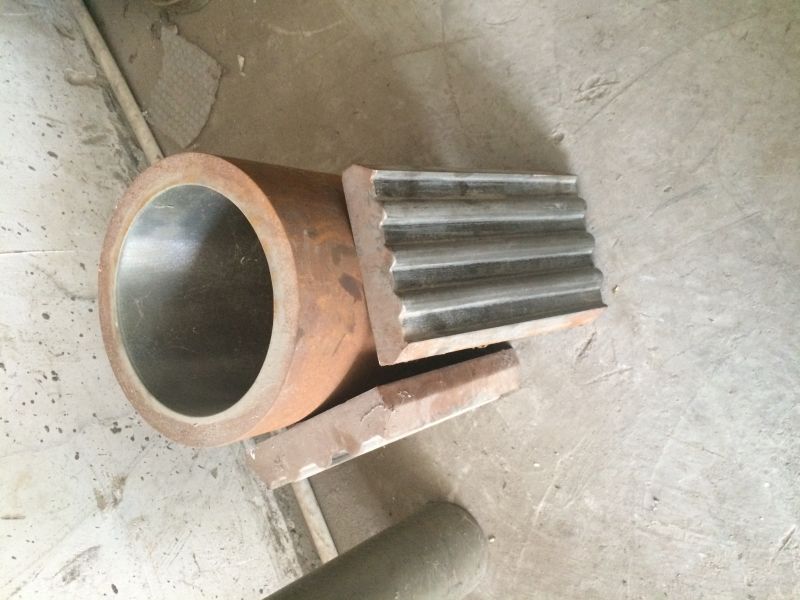

圖（1）真空爐燒結的耐磨涂層
耐磨層組份（重量百分比）
碳化鎢：62%  鎳：30%  鉻：6%  其它：2% 碳化物總量：68%
耐磨層性能

密度（g/cm3） 12.18  熱傳導性(BTU in/h●ft2●°F)  230 冶金界和強度(MPa) >482.65MPa 孔積率<3% 硬度 (HRC) 64-70

注意事項：
A：基材為304不銹鋼，使用溫度最好在600度以內，如若溫度較高，可選擇2530耐熱鋼。
B：因為本工藝是在高溫狀態下加工，進行冶金結合，但由于不銹鋼管的壁厚為3mm，會有加工變型，如若能增加壁厚，最好在5mm以上。
C:此工藝產品不可在純氧狀態下工作，以防氧化。
多晶硅給料器采用高硬度耐磨涂料后滿足了客戶硅粉純度要求，保證了多晶硅不被污染。
